Ejes Expansibles
Los ejes expansibles representan componentes de importancia crítica en procesos de fabricación y manipulación de materiales. Estos dispositivos cumplen la función de sujetar y desplazar materiales de manera eficiente en líneas de producción y sistemas industriales diversos.
Los ejes expansibles para bobinas proporcionan una sujeción firme y un centrado preciso para asegurar un bobinado y rebobinado equilibrado y correcto de la bobina.
Las flechas expansibles neumáticas disponen de una cámara interior que, al ser inflada neumáticamente, desplaza radialmente los expansores (chavetas) a lo largo de toda la longitud del eje. El resultado es un ensanchamiento efectivo del diámetro que permite sujetar firmemente la bobina.
Para aplicaciones en las que solo se disponga de un punto de anclaje lateral, se presenta la opción de cabezales neumáticos en Voladizo que vienen limitados por una carga máxima inferior a los convencionales y una torsión máxima de trabajo.
También se ofrecen soportes de seguridad que permiten el cierre automático una vez la bobina empiece a girar evitando posibles accidentes.
Para los casos en los que se requiera utilizar un mismo eje expansible para bobinas de diferente diámetro, se propone la utilización de adaptadores construidos con base en listones o confeccionados con goma. Se proyectan a medida, bajo petición.
También se pueden incorporar frenos neumáticos a los ejes, fabricados de forma expresa para cada flecha neumática que se incorporan al mismo soporte del eje. Se proyectan a medida, bajo petición.
Los ejes expansibles tienen aplicaciones en todos los sectores de la industria que emplean bobinas, destacando la industria del papel, imprenta, textil, plástico y cualquier otra que requiera de bobinado y/o desbobinado de bobinas.
Existen infinidad de acepciones referidas a los ejes expansibles. Se refieren a ellos fundamentalmente como ejes expansibles, expansivos, ejes neumáticos o de expansión, aunque también se les denomina flechas neumáticas, barras neumáticas, rodillos inflables, mandriles neumáticos, ejes con muelas, ejes porta bobinas, etc.
Ejes Expansibles
Eje Expansible FU 2X
Incorporando el Eje Expansible FU 2X a su batería de bobinas, obtendrá una sujeción firme con centrado preciso, lo que equilibrará los procesos de bobinado y desbobinado.
El Eje Expansible FU 2X es el mandril convencional con sujeción por ambos extremos. Disponible con anclaje hexagonal, cuadrado, etc. para adaptarse a la mayoría de soportes de seguridad existentes o para trabajar apoyado sobre cojinetes. La tracción puede ser mediante la propia bobina -Ej. desbobinado- o traccionando mediante el eje -Ej. Bobinado-.
El mecanismo de expansión es mediante cámara neumática que actúa contra listones que pueden ser de aluminio o de goma.
La opción de Ejes Expansibles FU 2X de aluminio es con perfil extrusionador, se pueden fabricar opcionalmente en acero, aluminio o ERGAL – una aleación especial de aluminio – que admite rollos/bobinas más pesadas sin incrementar el peso/diámetro del eje.
Será conveniente que el cliente nos haga llegar el Formulario Requerimientos Técnicos y de Dimensionado con el máximo de datos posibles de la aplicación. Si se trata de una reposición, será muy útil aportar alguna fotografía del conjunto y del detalle.
Para el caso de sujeción por anclaje, se dispone de soportes de seguridad que permiten el cierre automático una vez la bobina empiece a girar, evitando posibles accidentes.
Los Ejes Expansibles FU 2X presentan las siguientes características. Para otras medidas, CONSULTAR
- Fabricado en acero, aluminio o Ergal
- De listones o chavetas
- Diámetros de 25 mm (1″) a 300 mm (12″)
- Anodizado resistente para una protección duradera
- Seis ranuras en sección (para ejes de 3”)
| Características Técnicas de los Ejes Expansibles FU 2X | |||
| Diámetro de los ejes expansibles | 69 | 75 | 148 |
| Diámetro Interno del canuto | 70 | 76,2 | 150 ó 152,4 |
| Número de listones | 6 | 6 | 12 |
| Longitud máxima de expansión | T-100 ( 1 ) | T-100 ( 1 ) | T-100 ( 1 ) |
| Expansión diametral máxima | 75 | 81 | 155 |
| Peso promedio longitudinal [kg/m]* | 5,6 | 7,5 | 10,6 |
| Peso promedio longitudinal [kg/m]* | 22 | 27,5 | 64 |
| Peso promedio longitudinal [kg/m]* | 1,9 | 1,9 | 7,4 |
| Par transmitido [Kg mt] | 61 | 65 | 220 |
| Presión neumática máxima | 6 | 6 | 6 |
| ( 1 ) Longitud de expansión | |||
| * T= Peso del eje sin extremos | |||
¡Atención! Este documento de más información puede tardar en descargarse. Si tiene algún problema en la descarga, puede contactar con nosotros.
Adaptadores de Ejes
Adaptadores de Ejes Neumáticos

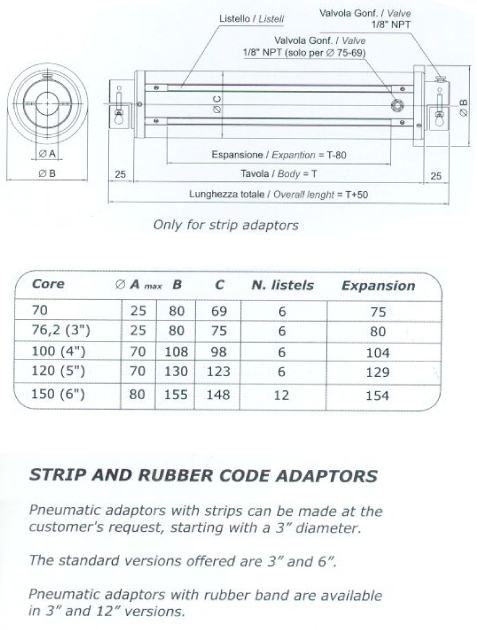

Camisas expansibles para adaptación de diámetros de eje. Anclaje al eje soporte mediante abrazadera de cierre rápido.
- Adaptadores neumáticos con listones. Pueden confeccionarse a medida a partir de diámetros de 7,62 cm (3″). Las versiones estàndar son: 7,62 cm (3″) y 15,24 cm (6″).
- Los adaptadores neumáticos con tira de goma están disponibles para 7,62 cm (3″) y 15,24 cm (6″).
¡Atención! Este documento de más información puede tardar en descargarse. Si tiene algún problema en la descarga, puede contactar con nosotros.
Ejes Expansibles en Voladizo
Ejes expansibles en voladizo FU 1x
Incorporando el Eje Expansible FU 1X a su batería de bobinas, obtendrá una sujeción firme con centrado preciso, lo que equilibrará los procesos de bobinado y desbobinado.
Los Ejes Expansibles FU 1X son los que disponen de sujeción por un único extremo. Presentan dos modalidades de trabajo, con rodamientos y fijo a brida, para ajustarse a cada necesidad y que corresponden a tracción puede ser mediante la propia bobina -Ej. desbobinado- o traccionando mediante el eje -Ej. Bobinado-.
El mecanismo de expansión es mediante cámara neumática que actúa contra listones que pueden ser de aluminio o de goma.
La opción de Ejes Expansibles FU 1X de aluminio es con perfil extrusionado, se pueden fabricar opcionalmente en acero, aluminio o ERGAL – una aleación especial de aluminio – que admite rollos/bobinas más pesadas sin incrementar el peso/diámetro del eje.
Será conveniente que el cliente nos haga llegar el Formulario Requerimientos Técnicos y de Dimensionado con el máximo de datos posibles de la aplicación. Si desea realizar una reposición, debe añadir alguna fotografía del conjunto y del detalle.
¡Atención! Este documento de más información puede tardar en descargarse. Si tiene algún problema en la descarga, puede contactar con nosotros.
SOPORTE SEGURIDAD CON AUTOANCLAJE SVP

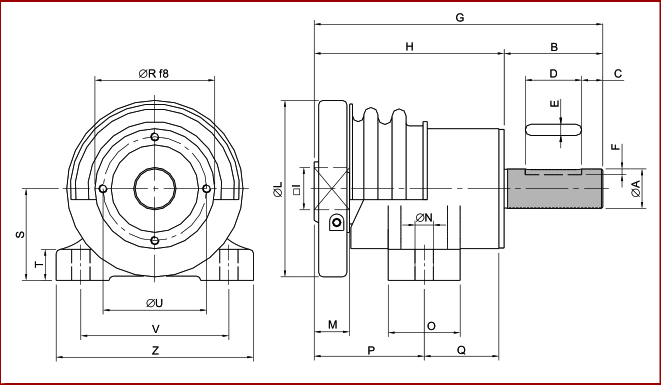

SOPORTE DE SEGURIDAD SVP FOOT SAFETY CHUCKS
| Tamaño | Carga | A g6 | B | C | D | E | F | G | H | I | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SVP.30 | kg 800 | 28 | 100 | 30 | 40 | 10 | 5 | 235 | 135 | 30 | 125 | 25 |
| SVP.40 | kg 1.600 | 35 | 100 | 30 | 40 | 10 | 5 | 250 | 150 | 40 | 197 | 25 |
| Tamaño | Carga | N | O | P | Q | R | S | T | U | V | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SVP.30 | kg 800 | 13 | 51 | 78 | 53 | 85 | 65 | 22 | M6 Ø 073,5 | 105 | 140 |
| SVP.40 | kg 1.600 | 15 | 60 | 90 | 55 | 110 | 75 | 25 | M8 Ø 93 | 130 | 170 |

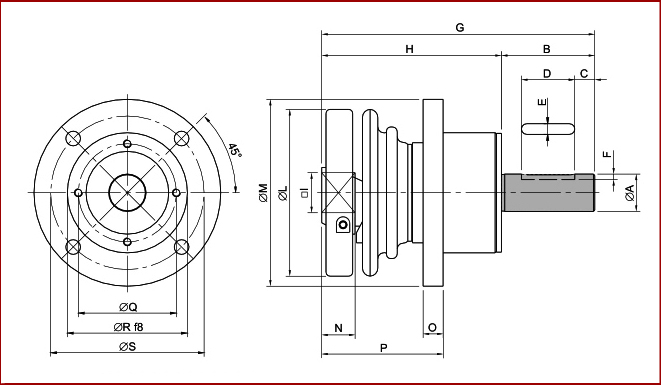

SOPORTE DE SEGURIDAD SVF FLANGE SAFETY CHUCKS
| Tamaño | Carga | A g6 | B | C | D | E | F | G | H | I | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SVP.30 | kg 800 | 28 | 100 | 30 | 40 | 10 | 5 | 235 | 135 | 30 | 125 |
| SVP.40 | kg 1.600 | 35 | 100 | 30 | 40 | 10 | 5 | 250 | 150 | 40 | 197 |
| Tamaño | Carga | M | N | O | P | Q | R | S |
|---|---|---|---|---|---|---|---|---|
| SVP.30 | kg 800 | 140 | 25 | 15 | 91 | M6 Ø 073,5 | 90 | Ø 13 su Ø 115 |
| SVP.40 | kg 1.600 | 160 | 25 | 16 | 99 | M8 Ø 93 | 110 | Ø 13 su Ø 135 |
SOPORTES MANDRILES EXPANSIBLES DE SEGURIDAD CON ANCLAJE MANUAL

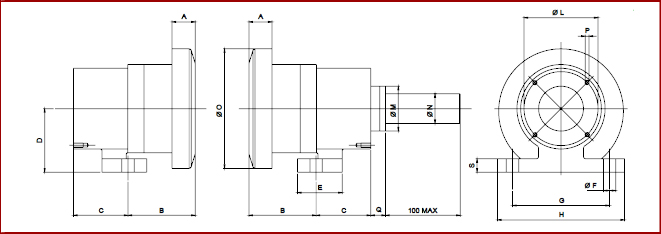

SOPORTE SEGURIDAD DE PIE DKB

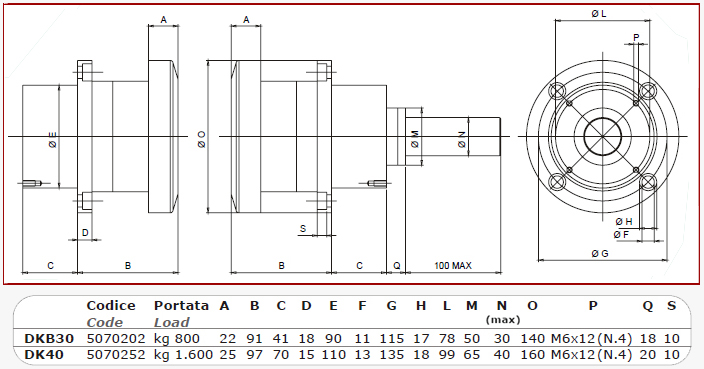

SOPORTE SEGURIDAD DE BRIDA DK
¡Atención! Este documento de más información puede tardar en descargarse. Si tiene algún problema en la descarga, puede contactar con nosotros.
Cabezales Neumáticos
Para las empresas que tienen la necesidad de cubrir diferentes diámetros interiores de mandriles producimos la serie modular del mandril activado por par.
Con un precio bajo, los clientes pueden producir con diferentes diámetros de núcleo sin ningún problema.
Con el mismo cubo, que siempre permanece montado en su máquina, con un simple tornillo, es posible sustituir los adaptadores en función de sus necesidades específicas.
Nuestra gama de productos incluye 3 cubos que difieren de dimensión, por lo tanto, para cubrir el diámetro interno interiores de 70mm a 302mm.
¡Atención! Este documento de más información puede tardar en descargarse. Si tiene algún problema en la descarga, puede contactar con nosotros.
Frenos de control de la tensión
Frenos neumáticos compactos para ejes expansibles
Se incorporan en el mismo soporte del eje. Variando la presión neumática se consigue una fuerza de frenado proporcional a la progresión del desbobinado, manteniendo una tensión óptima en cada instante del proceso.
¡Atención! Este documento de más información puede tardar en descargarse. Si tiene algún problema en la descarga, puede contactar con nosotros.
